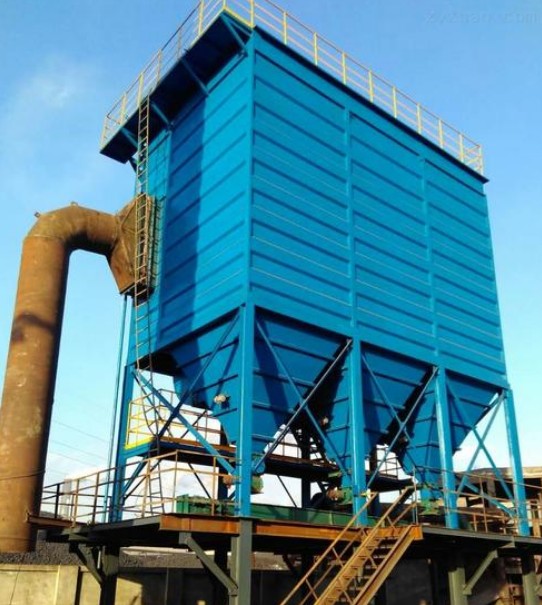

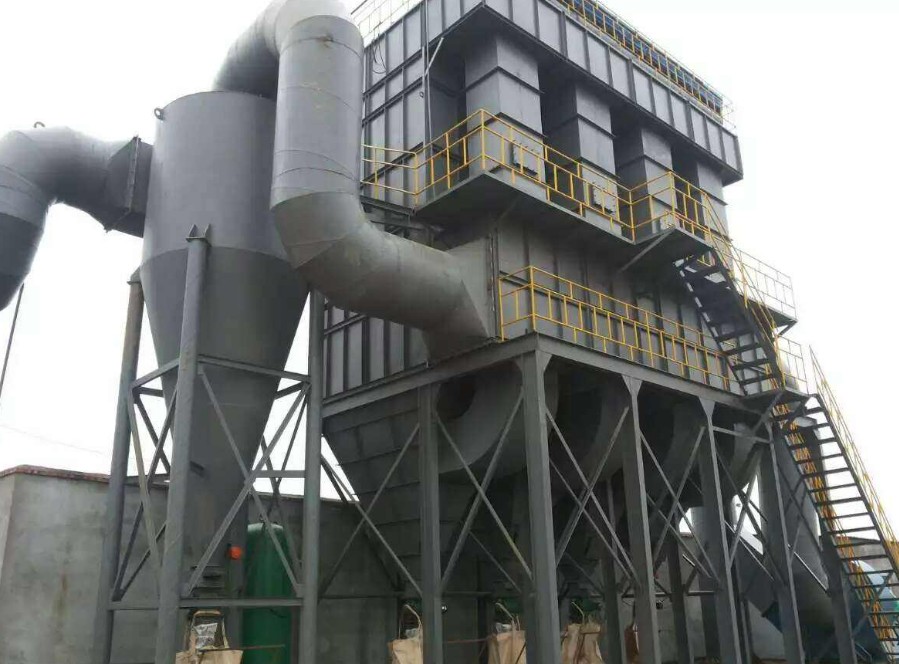

75噸鍋爐布袋除塵器除塵系統供貨設備必須具有以下功能

　　2.1布袋除塵器采用離線清灰方式

　　2.2清灰程序的運行分為“自動”和“手動”兩種方式，并可互相轉換。

　　2.3具有不停機換袋及維修功能。

　　2.4設有“定阻”和“定時”清灰控制功能，并可互相轉換。

　　2.5旁路結構形式：內置旁路閥，氣動密封，零泄漏。

　　2.6高溫?zé)煔夥派⒐δ?。?dāng)入口煙氣溫度超過正常工作溫度(系統設定)5℃時，內置旁邊閥自動打開，高溫?zé)煔庵苯臃派⒌綗焽?，以保護濾袋。

　　2.7灰斗卸灰控制功能，分自動和手動兩種方式。

　　2.8灰斗有人孔門具有清灰、檢修功能。

　　2.9布袋除塵器上部設有防雨棚，用來保護脈沖閥和氣缸元件。

　　2.10故障報警及工藝參數顯示功能。

　　3.除塵系統電氣控制達到以下技術規范

　　3.1 全部除塵工藝過程控制由PLC完成。PLC設有遠程控制接口(DCS)，可以實現把所有除塵工藝參數傳輸?shù)娇偪厥疑衔粰C(jī)(不在供貨范圍)，從而實現各種工藝參數的在線控制。

　　3.2 PLC控制與檢測范圍

　?、偾寤蚁到y(tǒng)工作狀況，自動+手動。

　　②煙氣溫度自動檢測。

　?、蹆?nèi)置旁邊閥啟閉，自動+手動。

　?、芮寤蚁到y(tǒng)“定阻”和“定時”自動檢測與控制。

　?、莼叶沸读献詣?dòng)檢測與控制(與輸灰倉泵聯動控制)。

　?、耷寤覊嚎s空氣壓力自動檢測。

　?、邎?zhí)行元件故障自動檢測功能(脈沖閥、離線閥、旁通閥、壓差計、溫度儀)

　　4.除塵系統電氣設備供貨達到以下技術規范

　　4.1 電氣設備主要包括：PLC主控柜一臺，機旁操作箱二個(除塵器上部一個，下部一個)，連接電纜(電源柜→控制柜→各執行元件)等

　　4.2 電源

　　4.2.1 電源為交流380v/220v—50Hz 三相四線制。

　　4.2.2 PLC控制柜使用AC220v—50Hz。

　　4.2.3當電源電壓、頻率在下列范圍內變化時，所有電器設備和控制系統均能正常工作：

　　交流電源：(+5%～-10%)Ue(額定電壓)

　　頻 率 ： ±2% 50Hz長期

　　當電壓在-22.5%Ue,時間不超過一分鐘時

　　4.3 卸灰電機為全封閉式。外殼防護等級不低于IP54。

　　4.4 控制柜采用GGD標準柜，防護等級不低于IP54。

　　4.5 控制柜鋼板厚度不低于1.5mm，采用冷軋板。

　　4.6 控制柜內端子排留有20%備用量。

　　4.7 所有電纜均采用銅芯線，保證其截面積具有足夠的載流能力。電纜敷設時，均有電纜橋架保護。

　　4.8 指示燈顏色與報警信號

　　4.8.1 綠色：表示電源斷開，除塵器停止，閥門全關閉等。

　　4.8.2紅色：表示電源閉合，除塵器運行，閥門全開等。

　　4.8.3白色：控制回路電源監視燈。

　　4.8.4黃色：不正常狀態。

　　4.8.5報警信號：采用聲光報警。

　　5.除塵器本體供貨達到以下技術規范

　　5.1 除塵器本體鋼結構按抗8級地震設計。

　　5.2 除塵器本體成形后規矩平整，無明顯凹凸不平現象。內部筋板布局合理，保證殼體具有足夠的強度和剛度。

　　5.3 各壁板制作平整不扭曲，對角線誤差<5mm。

　　5.4 殼體組焊后密封嚴實，整體漏風率<3%。

　　5.5 殼體頂部設有防雨棚，保證頂部排水通暢。

　　5.6 殼體內部不存在死角或灰塵積聚區，灰斗拼角用圓角過渡，灰斗側板與水平夾角≥60度，每個灰斗承重為5噸。

　　5.7 除塵器維修采用上部抽袋。

　　5.8 除塵器走梯、平臺及欄桿的設計能滿足各層面開展維修和操作工作。走梯和平臺采用鍍鋅格柵板，承載能力大于4KN/m², 欄桿采用鋼管制作，承載能力大于3KN/m²，走梯及欄桿與水平夾角不大于45度。

　　5.9 花板孔采用沖壓工藝，各孔位置公差保證±1mm，平面度<1/1000，對角線長度誤差<3mm,孔內表面粗糙度Ra=3.2。

　　5.10 濾袋與花板孔配合嚴密可靠，不掉袋，裝拆方便。

　　5.11 箱體和灰斗采用CO2保護焊，保證焊縫的強度和密封性符合相關行業標準。

　　5.12 所有焊接件焊后進行清理整形，保證無焊渣，飛濺物和銹蝕以及尖角毛刺。

　　5.13 所有焊接件清理整形合格后，現場立即涂二遍防銹漆存放待運，以防生銹。

　　5.14 袋籠采用有機硅防腐處理，框架采用20號鋼，焊接點牢固無毛刺，并保證足夠的強度和剛度。

　　5.15 除塵器保溫采用巖棉加彩鋼板，保溫層厚度不小于50mm,彩鋼板厚度≥0.5mm(顏色雙方商定)，材質SPCC板。其標準滿足《火力發電廠保溫油漆設計規程》(DL/T5072)。

　　5.16 材料材質與規格

　　5.16.1 除塵器本體采用型鋼和鋼板結構，材質為Q235B，主板厚度≥4.0mm，平臺走梯板厚>5.0mm,欄桿上的扶手采用Φ40鋼管。

　　5.16.2 所有閥門密封件采用耐高溫石棉復合材料，耐溫≥300度。

　　5.16.3 濾袋采用具有防水、防油，耐酸堿、抗氧化性能的PPS材質，單位重量≥550g/m²,有效使用壽命不低于兩年。
